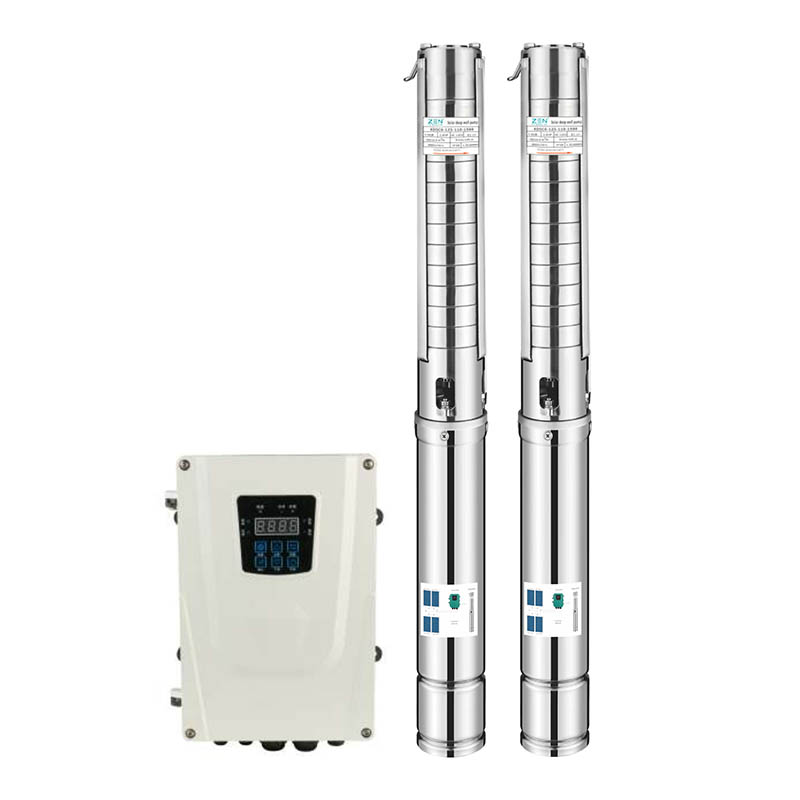

O'rnatish va foydalanishUmumiy quyosh nasosi o'rnatilishi asosan quyosh panellari, boshqaruv qutilari va nasoslardan iborat. Quyosh sirt nasoslari suv bosimini oshirish uchun ishlatiladi. Suvni yuqoriroq va kengroq diapazonga etkazish imkonini beradi. Dunyoning quyoshli hududlarida, ayniqsa elektr energiyasi mavjud bo'lmagan chekka hududlarda quyosh energiyasi suv bilan ta'minlashning eng jozibali usuli hisoblanadi. Suv nasoslari va qayta tiklanadigan energiya manbalaridan tashqari, quyosh nasoslari ham to'liq tizim sifatida taqdim etilgan barcha zarur boshqaruv, aloqa va yordamchi qurilmalarni o'z ichiga oladi. Tizim birlashtirilishi va o'rnatish joyidagi shartlarga muvofiq har qanday ehtiyojlarga moslashtirilishi mumkin. Energiya tanlovi va keng ishlash diapazoni ko'proq moslashuvchanlikni ta'minlaydi.
Tekshirish moslamasi yagona quyosh rejimida ishlatilishi mumkin, maksimal oqim 12A bilan cheklangan va maksimal quvvat MPPT algoritmi tomonidan nazorat qilinadi. Nasos tezligi quyosh panellarining quvvati, nasosning maksimal tezligi, nazorat qilish moslamasining maksimal quvvati va tekshirgichning harorati bilan belgilanadi. Har qanday shartlar bajarilganda, nasos tezligi joriy bo'lib qoladi yoki pasaytirilgan tezlikda ishlaydi.
Tekshirish moslamasi bitta AC rejimida ishlatilishi mumkin va maksimal AC oqimi 11A bilan cheklangan (turli modellar farq qilishi mumkin). Nasos tezligi o'zgaruvchan tokning kirish oqimi, maksimal nasos tezligi, maksimal nazorat qilish quvvati va tekshirgich harorati bilan belgilanadi. Har qanday shartlar bajarilganda, nasos tezligi joriy tezlikda saqlanadi yoki past tezlikda ishlaydi.
Quyosh energiyasi va o'zgaruvchan tok o'rtasida avtomatik almashtirish rejimi. Quyosh energiyasi va o'zgaruvchan tok bir vaqtning o'zida kiritiladi. Standart rejim quyosh energiyasidir.
Quyosh kirish quvvatini almashtirish nuqtasi 250 Vtni tashkil qiladi va agar u 250 Vt dan kam bo'lsa, u avtomatik ravishda AC ga o'tadi (100 - 900 Vt sozlanishi).
Tizim uchun standart o'zgaruvchan tokni almashtirish vaqti 15 daqiqani tashkil qiladi va quyosh energiyasi aniqlanganda AC 15 daqiqa ichida quyosh energiyasiga o'tadi. (1 - 60 daqiqa) Sozlanishi mumkin.
| Model | Kuchlanishi (V) |
Eng yaxshi DC kuchlanish (V) |
Quvvat (V) |
Maks. Oqim (m³/soat) |
Maks. Bosim (m) |
Chiqish (dyuym) |
Kabel (m) |
Quyosh paneli | |
| ochiq kuchlanish | Quvvat | ||||||||
| 3SSP4.5-72--96/750-A/D | 85~265 | 60 ~ 430 | 750 | 4.5 | 72 | 1,25" | 2 | <430V | ≥1100 Vt |
| 3SSP4.5-113-144/1100-A/D | 85~265 | 60 ~ 430 | 1100 | 4.5 | 113 | 1,25" | 2 | <430V | ≥1600 Vt |
| 3SSP4.5-152-192/1500-A/D | 85~265 | 60 ~ 430 | 1500 | 4.5 | 152 | 1,25" | 2 | <430V | ≥2200 Vt |
| 4SSP3.5-124-96/750-A/D | 85~265 | 60 ~ 430 | 750 | 3.5 | 124 | 1,25" | 2 | <430V | ≥1100 Vt |
| 4SSP3.5-190-144/1100-A/D | 85~265 | 60 ~ 430 | 1100 | 3.5 | 190 | 1,25" | 2 | <430V | ≥1600 Vt |
| 4SSP3.5-260-192/1500-A/D | 85~265 | 60 ~ 430 | 1500 | 3.5 | 260 | 1,25" | 2 | <430V | ≥2200 Vt |
| 4SSP3.5-370-280/2200-A/D | 85~265 | 60 ~ 430 | 2200 | 3.5 | 370 | 1,25" | 2 | <430V | ≥3300 Vt |
| 4SSP6.5-62-96/750-A/D | 85~265 | 60 ~ 430 | 750 | 6.5 | 62 | 1,25" | 2 | <430V | ≥1100 Vt |
| 4SSP6.5-100-144/1100-A/D | 85~265 | 60 ~ 430 | 1100 | 6.5 | 100 | 1,25" | 2 | <430V | ≥1600 Vt |
| 4SSP6.5-125-192/1500-A/D | 85~265 | 60 ~ 430 | 1500 | 6.5 | 125 | 1,25" | 2 | <430V | ≥2200 Vt |
| 4SSP6.5-188-280/2200-A/D | 85~265 | 60 ~ 430 | 2200 | 6.5 | 188 | 1,25" | 2 | <430V | ≥3300 Vt |
| 4SSP8.5-50-96/750-A/D | 85~265 | 60 ~ 430 | 750 | 8.5 | 50 | 1,5" | 2 | <430V | ≥1100 Vt |
| 4SSP8.5-75-144/1100-A/D | 85~265 | 60 ~ 430 | 1100 | 8.5 | 75 | 1,5" | 2 | <430V | ≥1600 Vt |
| 4SSP8.5-100-192/1500-A/D | 85~265 | 60 ~ 430 | 1500 | 8.5 | 100 | 1,5" | 2 | <430V | ≥2200 Vt |
| 4SSP8.5-150-280/2200-A/D | 85~265 | 60 ~ 430 | 2200 | 8.5 | 150 | 1,5" | 2 | <430V | ≥3300 Vt |
| 4SSP16-38-144/1100-A/D | 85~265 | 60 ~ 430 | 1100 | 16 | 38 | 1,5" | 2 | <430V | ≥1600 Vt |
| 4SSP16-62-192/1500-A/D | 85~265 | 60 ~ 430 | 1500 | 16 | 62 | 1,5" | 2 | <430V | ≥2200 Vt |
| 4SSP16-88--280/2200-A/D | 85~265 | 60 ~ 430 | 2200 | 16 | 88 | 1,5" | 2 | <430V | ≥3300 Vt |
| 4SSP20-40-192/1500-A/D | 85~265 | 60 ~ 430 | 1500 | 20 | 40 | 1,5" | 2 | <430V | ≥2200 Vt |
| 4SSP20-54-280/2200-A/D | 85~265 | 60 ~ 430 | 2200 | 20 | 54 | 1,5" | 2 | <430V | ≥3300 Vt |
|
Model: AC DC turi Moslashuvchan quvvat: 750 - 2200 Vt Model: turi Moslashuvchan quvvat: ≤2200W
1. Past kuchlanish va haddan tashqari kuchlanishdan himoya qilish. 2. Haddan tashqari yuk va ortiqcha kuchlanishdan himoya qilish. 3. Quruq nasoslardan himoya qilish. 4. Yuqori haroratdan himoya qilish. 5. Fazaviy himoyaning yo'qligi. 6. Suv sathining uchta to'plami. 7. LCD monitorlar. |
 |
Model: D turi Moslashuvchan quvvat: ≤1100W
1. Past kuchlanish va haddan tashqari kuchlanishdan himoya qilish. 2. Haddan tashqari yuk va ortiqcha kuchlanishdan himoya qilish. 3. Quruq nasoslardan himoya qilish. 4. Yuqori haroratdan himoya qilish. 5. Fazaviy himoyaning yo'qligi. 6. Suv sathining uchta to'plami. 7. LCD monitorlar |
 |
Model: B turi Moslashuvchan quvvat: ≤1500W
1. Past kuchlanish va haddan tashqari kuchlanishdan himoya qilish. 2. Haddan tashqari yuk va ortiqcha kuchlanishdan himoya qilish. 3. Quruq nasoslardan himoya qilish. 4. Yuqori haroratdan himoya qilish. 5. Fazaviy himoyaning yo'qligi. 6. Suv sathining uchta to'plami. 7. LCD monitorlar. |
 |
Model: E turi Moslashuvchan quvvat: ≤1100W
1. Past kuchlanish va haddan tashqari kuchlanishdan himoya qilish. 2. Haddan tashqari yuk va ortiqcha kuchlanishdan himoya qilish. 3. Quruq nasoslardan himoya qilish. 4. Yuqori haroratdan himoya qilish. 5. Fazaviy himoyaning yo'qligi. 6. Suv sathining uchta to'plami. |
|
Model: C turi Moslashuvchan quvvat: ≤2200W
1. Past kuchlanish va haddan tashqari kuchlanishdan himoya qilish. 2. Haddan tashqari yuk va ortiqcha kuchlanishdan himoya qilish. 3. Quruq nasoslardan himoya qilish. 4. Yuqori haroratdan himoya qilish. 5. Fazaviy himoyaning yo'qligi. 6. Suv sathining uchta to'plami. 7. LCD monitorlar. |
|
Model: F turi Moslashuvchan quvvat: ≤1100W
1. Past kuchlanish va haddan tashqari kuchlanishdan himoya qilish. 2. Haddan tashqari yuk va ortiqcha kuchlanishdan himoya qilish. 3. Quruq nasoslardan himoya qilish. 4. Yuqori haroratdan himoya qilish. 5. Fazaviy himoyaning yo'qligi. |
