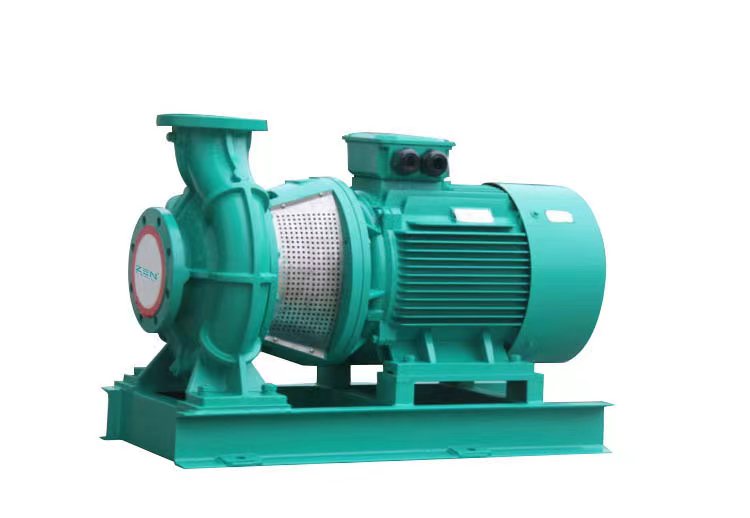

NLB oxirgi assimilyatsiya pompasi
  • NLB oxirgi assimilyatsiya pompasiNLB oxirgi assimilyatsiya pompasi

NLB oxirgi assimilyatsiya pompasi

Seriyada NLB suyuqligi tasvirlanganDIN EN 733 ga muvofiq o'lchamlari va xususiyatlari bo'yicha o'rnatilgan bitta korpusli nasos.

So'rov yuborish

Mahsulot tavsifi

NLB oxirgi assimilyatsiya pompasi

Ilova

• Qattiq zarrachalarsiz toza yoki ozgina iflos suv uchun nasos (daqiqada 20 ppm gacha), bosimli suvni aylanma, tashish va etkazib berish uchun.

• VDI 2035 ga muvofiq isitish suvi, aralash suv - etanol, sovutish / sovuq suv, dengiz suvi va sanoat suvini nasos bilan ta'minlash.

•Kommunal suv ta'minoti, sug'orish, qurilish, umumiy sanoat, elektr stantsiyalari va boshqalar uchun qo'llaniladi.


Ta'minot hajmi

• Nasos komponentlari nasos boshi, dvigatel va taglikdan iborat.

• Nasos komponentlari nasos boshlari, motorlar va temir qistirmalardan iborat.

• Nasos komponenti nasos boshi va dvigateldan iborat

• Mexanik muhr yoki plomba muhri

• O'rnatish va ishlatish bo'yicha ko'rsatmalar


Model

Misol
 NLB40/160-4/2
NLB Monoblok nasos
40 Nominal diametri (DN)
160 Oddiy pervanel diametri
4 Dvigatelning nominal quvvati P2 (KVt)
2 Qutblar soni


Materiallar

Nasos korpusi

• Cho'yan spiral volut

• Suvning eksenel kirishi, radial chiqishi.

• O'rnatish va ishlashi DIN EN 733 ga mos keladi.

• PN 16 gardish DIN 2533 ga mos keladi (PN 25 varianti).

• 120°C gacha bo'lgan suv uchun AQ1EGG standart mexanik muhr.


Loyiha tavsifi

Bitta assimilyatsiya uchi bo'lgan suyuqlik bir bosqichli santrifüj nasoslar quyidagicha o'rnatiladi:

• Standart variantlar: tayanchli nasos komponentlari.

• Nivelirlash uchun juda yaxshi asos: temir ajratgichli nasos agregatlari.

• Agregatlarga tegishli: faqat nasos komponentlari, tayanch yoki temir qistirmalari yo'q.

• Integratsiyalashgan dizayn va qattiq ulanish tufayli struktura ixchamdir.

• Bog'lovchi rulmanli vosita pervanelning eksenel kuch ta'sirini samarali ravishda qoplashi mumkin.

• Turli ilovalarga mos keladigan turli xil qo'shimcha materiallar.


Struktura diagrammasi

1. Uy-joy nasos 5. Nasos qopqog'i 9. Val
2. Muhrlash uzuk 6. Mexanik bosib chiqarish 10. Dvigatel
3. Pervanel yong'oq 7. Birlashtiruvchi kronshteyn 11. Asosiy plita
4. Pervanel 8. Vida


Texnik spetsifikatsiyalar

Ruxsat berilgan ommaviy axborot vositalari (boshqa ommaviy axborot vositalari uchun biz bilan bog'laning)
Issiq suv isitish (standart VD12035) ●
Sovuq suv va sovuq suv ●
Suv-etilen glikol aralashmalari
(Etilen glikol eritmasining hajmi
20–40%, harorat≤40 ℃)≤40℃)		 ● Etilen glikol miqdori 10% dan ortiq, sozlash kerak
operatsion parametrlar; yechim hajmi mazmuni 50%, elektron pochta yuboring
mexanik muhr uchun.
Qo'llaniladi diapazon
O'rtacha harorat 120 ℃
Maksimal ish bosimi [bar]		 ≤NLB 150/400 16 bar (25 bar ixtiyoriy)
≥NLB 150/500 16 bar (ixtiyoriy 25 bar)
Harorat diapazoni〔℃〕 -20~+120℃(Ushbu harorat oralig'idan tashqarida tekshiring maxsus)
Maks. atrof-muhit harorati〔℃〕 +40℃
Quvur ulanishlari
Birlashtiruvchi quvur diametri DN
Kirish oxiri
Chiqish oxiri
50-350
32-300
Flanjlar (EN 1092-2 ga muvofiq) PN 16/(PN 25 ixtiyoriy)
Materiallar
Nasos korpusi (standart) ● Kulrang quyma temir
Nasos korpusi (maxsus) * Egiluvchan temir, zanglamaydigan po'lat
Birlashtiruvchi qavs ● Kulrang quyma temir
Pervane (standart) ● Kulrang quyma temir
Pervanel (maxsus) * Zanglamaydigan po'lat, bronza, cho'zuvchan temir
Kiyinish halqasi (standart) ● Kulrang quyma temir
Kiyish halqasi (maxsus) * Zanglamaydigan po'lat, bronza
Nasos mili (standart) ● SS420
Nasos mili (maxsus) * SS431
Mexanik bosib chiqarish ● AQ1EGG (uglerod / kremniy karbid / EPDM) alyuminiy silisid / grafit
Boshqa mexanik muhrlar *suyuqlikka qarab
Elektr aloqasi
Aylanish tezligi〔rpm〕 ● 1450/2900
Dvigatel
Zavod IEC dvigateli ●
Himoya darajasi ● lP55
Izolyatsiya klassi ● F
PTC termistor sensori * o'rni bilan birga o'rni kerak (ixtiyoriy narxi)
Saytda dvigatel muhofazasi talab qilinadi * Saytda o'rnatish uchun mavjud
Energiya samaradorligi klassi GB18613-2020 CL3
GB18613-2020 CL3
Tezlikni nazorat qilish *FLUIDni boshqarish moslamalari, chastota konvertori (qo'shimcha to'lov)
Dvigatel o'rash≤3KW ● 220V△/380VY,50Hz
Dvigatel o'rash ≥4KW ● 380V△/660VY,50Hz
Boshqa kuchlanishlar/chastotalar * Qo'shimcha haq evaziga maxsus versiya
● =mavjud
* = zaxirada yo'q


Hajmi va vazni

O'lchamlar jadvali (qo'llab-quvvatlashsiz)


O'lchamlar jadvali (qo'llab-quvvatlash bilan)


Vey

Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 m1 m2 n1 n2 b Øst C B B1 BB A AB AA Kattalashtirish; ko'paytirish H3
KVt-2p KVt-4p
32/130 3 - 100 l 80 520 112 140 100 70 190 140 50 Ø14 178 140 / 233 160 200 40 Ø12 100
2.2 - 90 l 80 470 112 140 100 70 190 140 50 Ø14 161 125 / 210 140 176 36 Ø10 90
1.5 - 90S 80 440 112 140 100 70 190 140 50 Ø14 161 100 / 180 140 176 36 Ø10 90
- 0.55 80M 80 390 112 140 100 70 190 140 50 Ø14 145 100 / 142 125 163 34 Ø10 80
32/160 5.5 - 132S 80 570 132 160 100 70 240 190 50 Ø14 224 140 / 186 216 264 55 Ø12 132
4 - 112 mln 80 480 132 160 100 70 240 190 50 Ø14 185 140 / 180 190 226 45 Ø12 112
3 - 100 l 80 520 132 160 100 70 240 190 50 Ø14 178 140 / 233 160 200 40 Ø12 100
- 0.55 80M 80 390 132 160 100 70 240 190 50 Ø14 145 100 / 142 125 163 34 Ø10 80
32/200 11 - 160M 80 700 160 180 100 70 240 190 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
7.5 - 132S 80 570 160 180 100 70 240 190 50 Ø14 224 140 / 186 216 264 55 Ø12 132
5.5 - 132S 80 570 160 180 100 70 240 190 50 Ø14 224 140 / 186 216 264 55 Ø12 132
4 - 112 mln 80 480 160 180 100 70 240 190 50 Ø14 185 140 / 180 190 226 45 Ø12 112
- 1.1 90S 80 440 160 180 100 70 240 190 50 Ø14 161 100 / 180 140 176 36 Ø10 90
32/260 18.5 - 160 l 100 743 180 225 125 95 320 250 65 Ø14 258.5 254 / 304 254 314 65 Ø14.5 160
15 - 160M 100 698 180 225 125 95 320 250 65 Ø14 258.5 210 / 260 254 314 65 Ø14.5 160
- 3 100 l 100 518 180 225 125 95 320 250 65 Ø14 163.5 140 / 233 160 200 40 Ø12 100
40/130 4 - 112 mln 80 480 112 140 100 70 210 160 50 Ø14 185 140 / 180 190 226 45 Ø12 112
3 - 100 l 80 520 112 140 100 70 210 160 50 Ø14 178 140 / 233 160 200 40 Ø12 100
2.2 - 90 l 80 470 112 140 100 70 210 160 50 Ø14 161 125 / 210 140 176 36 Ø10 90
- 0.55 80M 80 390 112 140 100 70 210 160 50 Ø14 145 100 / 142 125 163 34 Ø10 80
40/160 11 - 160M 80 700 132 160 100 70 240 190 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
7.5 - 132S 80 570 132 160 100 70 240 190 50 Ø14 224 140 / 186 216 264 55 Ø12 132
5.5 - 132S 80 570 132 160 100 70 240 190 50 Ø14 224 140 / 186 216 264 55 Ø12 132
4 - 112 mln 80 480 132 160 100 70 240 190 50 Ø14 185 140 / 180 190 226 45 Ø12 112
1.1 90S 80 440 132 160 100 70 240 190 50 Ø14 161 100 / 180 140 176 36 Ø10 90
40/200 11 - 160M 100 700 160 180 100 70 265 212 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
7.5 - 132S 100 570 160 180 100 70 265 212 50 Ø14 224 140 / 186 216 264 55 Ø12 132
- 1.5 90 l 100 470 160 180 100 70 265 212 50 Ø14 161 125 / 210 140 176 36 Ø10 90
40/260 22 - 180 mln 100 830 180 225 125 95 320 250 65 Ø14 273.5 241 / 359 279 350 70 Ø14.5 180
18.5 - 160 l 100 745 180 225 125 95 320 250 65 Ø14 260.5 254 / 304 254 314 65 Ø14.5 160
15 - 160M 100 700 180 225 125 95 320 250 65 Ø14 260.5 210 / 260 254 314 65 Ø14.5 160
- 3 100 l 100 520 180 225 125 95 320 250 65 Ø14 165.5 140 / 233 160 200 40 Ø12 100
40/320 37 - 200 l 125 884 200 225 125 95 345 280 65 Ø14 309.5 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 125 884 200 225 125 95 345 280 65 Ø14 309.5 305 / 368 318 388 70 Ø18.5 200
22 - 180 mln 125 845.5 200 225 125 95 345 280 65 Ø14 289 241 / 359 279 350 70 Ø14.5 180
- 5.5 132S 125 585.5 200 225 125 95 345 280 65 Ø14 227 140 / 186 216 264 55 Ø12 132
50/130 7.5 - 132S 100 570 132 160 100 70 190 140 50 Ø14 224 140 / 186 216 264 55 Ø12 132
5.5 - 132S 100 570 132 160 100 70 190 140 50 Ø14 224 140 / 186 216 264 55 Ø12 132
4 - 112 mln 100 480 132 160 100 70 190 140 50 Ø14 185 140 / 180 190 226 45 Ø12 112
- 1.1 90S 100 440 132 160 100 70 190 140 50 Ø14 161 100 / 180 140 176 36 Ø10 90
50/160 15 - 160M 100 700 160 180 100 70 265 212 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
11 - 160M 100 700 160 180 100 70 265 212 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
7.5 - 132S 100 570 160 180 100 70 265 212 50 Ø14 224 140 / 186 216 264 55 Ø12 132
5.5 - 132S 100 570 160 180 100 70 265 212 50 Ø14 224 140 / 186 216 264 55 Ø12 132
4 - 112 mln 100 480 160 180 100 70 265 212 50 Ø14 185 140 / 180 190 226 45 Ø12 112
- 1.5 90 l 100 470 160 180 100 70 265 212 50 Ø14 161 125 / 210 140 176 36 Ø10 90
50/200 18.5 - 160 l 100 745 160 200 100 70 265 212 50 Ø14 273 254 / 304 254 314 65 Ø14.5 160
15 - 160M 100 700 160 200 100 70 265 212 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
11 - 160M 100 700 160 200 100 70 265 212 50 Ø14 273 210 / 260 254 314 65 Ø14.5 160
- 2.2 100 l 100 520 160 200 100 70 265 212 50 Ø14 178 140 / 233 160 200 40 Ø12 100
50/260 37 - 200 l 100 866 180 225 125 95 320 250 65 Ø14 291.5 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 100 866 180 225 125 95 320 250 65 Ø14 291.5 305 / 368 318 388 70 Ø18.5 200
22 - 180 mln 100 828 180 225 125 95 320 250 65 Ø14 271.5 241 / 359 279 350 70 Ø14.5 180
18.5 - 160 l 100 743 180 225 125 95 320 250 65 Ø14 258.5 254 / 304 254 314 65 Ø14.5 160
- 5.5 132S 100 568 180 225 125 95 320 250 65 Ø14 209.5 140 / 186 216 264 55 Ø12 132
- 4 112 mln 100 548 180 225 125 95 320 250 65 Ø14 170.5 140 / 248 190 226 45 Ø12 112
- 3 100 l 100 518 180 225 125 95 320 250 65 Ø14 163.5 140 / 233 160 200 40 Ø12 100


Turi Quvvat Ramka a f h1 h2 m1 m2 n1 n2 b Øst C B B1 BB A AB AA Kattalashtirish; ko'paytirish H3
KVt-2p KVt-4p
50/320 75 - 280S 125 1084 225 280 125 95 345 280 65 Ø14 396.5 368 / 485 457 542 85 Ø24 280
55 - 250 mln 125 1024 225 280 125 95 345 280 65 Ø14 374.5 349 / 445 406 484 80 Ø24 250
45 - 225 mln 125 919 225 280 125 95 345 280 65 Ø14 325.5 311 / 393 356 431 75 Ø18.5 225
- 11 160M 125 715.5 225 280 125 95 345 280 65 Ø14 276 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 125 620.5 225 280 125 95 345 280 65 Ø14 227 178 / 224 216 264 55 Ø12 132
- 5.5 132S 125 585.5 225 280 125 95 345 280 65 Ø14 227 140 / 186 216 264 55 Ø12 132
65/130 11 - 160M 100 700 160 180 125 95 280 212 65 Ø14 260.5 210 / 260 254 314 65 Ø14.5 160
7.5 - 132S 100 570 160 180 125 95 280 212 65 Ø14 211.5 140 / 186 216 264 55 Ø12 132
5.5 - 132S 100 570 160 180 125 95 280 212 65 Ø14 211.5 140 / 186 216 264 55 Ø12 132
4 - 112 mln 100 480 160 180 125 95 280 212 65 Ø14 172.5 140 / 180 190 226 45 Ø12 112
- 1.5 90 l 100 470 160 180 125 95 280 212 65 Ø14 148.5 125 / 210 140 176 36 Ø10 90
65/160 18.5 - 160 l 100 745 160 200 125 95 280 212 65 Ø14 260.5 254 / 304 254 314 65 Ø14.5 160
15 - 160M 100 700 160 200 125 95 280 212 65 Ø14 260.5 210 / 260 254 314 65 Ø14.5 160
11 - 160M 100 700 160 200 125 95 280 212 65 Ø14 260.5 210 / 260 254 314 65 Ø14.5 160
7.5 - 132S 100 570 160 200 125 95 280 212 65 Ø14 211.5 140 / 186 216 264 55 Ø12 132
- 2.2 100 l 100 520 160 200 125 95 280 212 65 Ø14 165.5 140 / 233 160 200 40 Ø12 100
65/200 37 - 200 l 100 870 180 225 125 95 320 250 65 Ø14 295.5 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 100 870 180 225 125 95 320 250 65 Ø14 295.5 305 / 368 318 388 70 Ø18.5 200
22 - 180 mln 100 832 180 225 125 95 320 250 65 Ø14 275.5 241 / 359 279 350 70 Ø14.5 180
18.5 - 160 l 100 747 180 225 125 95 320 250 65 Ø14 262.5 254 / 304 254 314 65 Ø14.5 160
15 - 160M 100 702 180 225 125 95 320 250 65 Ø14 262.5 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 100 607 180 225 125 95 320 250 65 Ø14 213.5 178 / 224 216 264 55 Ø12 132
- 5.5 132S 100 572 180 225 125 95 320 250 65 Ø14 213.5 140 / 186 216 264 55 Ø12 132
- 4 112 mln 100 552 180 225 125 95 320 250 65 Ø14 174.5 140 / 248 190 226 45 Ø12 112
- 3 100 l 100 522 180 225 125 95 320 250 65 Ø14 167.5 140 / 233 160 200 40 Ø12 100
- 2.2 100 l 100 522 180 225 125 95 320 250 65 Ø14 167.5 140 / 233 160 200 40 Ø12 100
65/260 55 - 250 mln 100 1024 200 250 160 120 360 280 80 Ø18 362 349 / 445 406 484 80 Ø24 250
45 - 225 mln 100 919 200 250 160 120 360 280 80 Ø18 313 311 / 393 356 431 75 Ø18.5 225
37 - 200 l 100 884 200 250 160 120 360 280 80 Ø18 297 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 100 884 200 250 160 120 360 280 80 Ø18 297 305 / 368 318 388 70 Ø18.5 200
- 7.5 132 mln 100 620.5 200 250 160 120 360 280 80 Ø18 214.5 178 / 224 216 264 55 Ø12 132
- 5.5 132S 100 585.5 200 250 160 120 360 280 80 Ø18 214.5 140 / 186 216 264 55 Ø12 132
- 4 112 mln 100 565.5 200 250 160 120 360 280 80 Ø18 175.5 140 / 248 190 226 45 Ø12 112
65/320 110 - 315S 125 1299 225 280 160 120 400 315 80 Ø18 405 406 / 570 508 628 120 Ø28 315
90 - 280 mln 125 1129 225 280 160 120 400 315 80 Ø18 379 419 / 536 457 542 85 Ø24 280
75 - 280S 125 1079 225 280 160 120 400 315 80 Ø18 379 368 / 485 457 542 85 Ø24 280
55 - 250 mln 125 1019 225 280 160 120 400 315 80 Ø18 357 349 / 445 406 484 80 Ø24 250
45 - 225 mln 125 914 225 280 160 120 400 315 80 Ø18 308 311 / 393 356 431 75 Ø18.5 225
37 - 200 l 125 879 225 280 160 120 400 315 80 Ø18 292 305 / 368 318 388 70 Ø18.5 200
- 15 160 l 125 755.5 225 280 160 120 400 315 80 Ø18 258.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 125 710.5 225 280 160 120 400 315 80 Ø18 258.5 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 125 615.5 225 280 160 120 400 315 80 Ø18 209.5 178 / 224 216 264 55 Ø12 132
- 5.5 132S 125 580.5 225 280 160 120 400 315 80 Ø18 209.5 140 / 186 216 264 55 Ø12 132
80/160 30 - 200 l 125 868 180 225 125 95 320 250 65 Ø14 293.5 305 / 368 318 388 70 Ø18.5 200
22 - 180 mln 125 830 180 225 125 95 320 250 65 Ø14 273.5 241 / 359 279 350 70 Ø14.5 180
18.5 - 160 l 125 745 180 225 125 95 320 250 65 Ø14 260.5 254 / 304 254 314 65 Ø14.5 160
15 - 160M 125 700 180 225 125 95 320 250 65 Ø14 260.5 210 / 260 254 314 65 Ø14.5 160
11 - 160M 125 700 180 225 125 95 320 250 65 Ø14 260.5 210 / 260 254 314 65 Ø14.5 160
- 4 112 mln 125 550 180 225 125 95 320 250 65 Ø14 172.5 140 / 248 190 226 45 Ø12 112
- 3 100 l 125 520 180 225 125 95 320 250 65 Ø14 165.5 140 / 233 160 200 40 Ø12 100
80/200 45 - 225 mln 125 919 180 250 125 95 345 280 65 Ø14 325.5 311 / 393 356 431 75 Ø18.5 225
37 - 200 l 125 884 180 250 125 95 345 280 65 Ø14 309.5 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 125 884 180 250 125 95 345 280 65 Ø14 309.5 305 / 368 318 388 70 Ø18.5 200
22 - 180 mln 125 845.5 180 250 125 95 345 280 65 Ø14 289 241 / 359 279 350 70 Ø14.5 180
18.5 - 160 l 125 760.5 180 250 125 95 345 280 65 Ø14 276 254 / 304 254 314 65 Ø14.5 160
15 - 160M 125 715.5 180 250 125 95 345 280 65 Ø14 276 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 125 620.5 180 250 125 95 345 280 65 Ø14 227 178 / 224 216 264 55 Ø12 132
- 5.5 132S 125 585.5 180 250 125 95 345 280 65 Ø14 227 140 / 186 216 264 55 Ø12 132
- 4 112 mln 125 565.5 180 250 125 95 345 280 65 Ø14 188 140 / 248 190 226 45 Ø12 112


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 m1 m2 n1 n2 b Øst C B B1 BB A AB AA Kattalashtirish; ko'paytirish H3
KVt-2p KVt-4p
80/260 75 - 280S 125 1084 200 280 160 120 400 315 80 Ø18 384 368 / 485 457 542 85 Ø24 280
55 - 250 mln 125 1024 200 280 160 120 400 315 80 Ø18 362 349 / 445 406 484 80 Ø24 250
45 - 225 mln 125 919 200 280 160 120 400 315 80 Ø18 313 311 / 393 356 431 75 Ø18.5 225
37 - 200 l 125 884 200 280 160 120 400 315 80 Ø18 297 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 125 884 200 280 160 120 400 315 80 Ø18 297 305 / 368 318 388 70 Ø18.5 200
- 15 160 l 125 760.5 200 280 160 120 400 315 80 Ø18 263.5 254 304 254 314 65 Ø14.5 160
- 11 160M 125 715.5 200 280 160 120 400 315 80 Ø18 263.5 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 125 620.5 200 280 160 120 400 315 80 Ø18 214.5 178 / 224 216 264 55 Ø12 132
- 5.5 132S 125 585.5 200 280 160 120 400 315 80 Ø18 214.5 140 / 186 216 264 55 Ø12 132
80/320 132 - 315 mln 125 1414 250 315 160 120 400 315 80 Ø18 410 457 508 680 508 628 120 Ø28 315
110 - 315S 125 1304 250 315 160 120 400 315 80 Ø18 410 406 / 570 508 628 120 Ø28 315
90 - 280 mln 125 1134 250 315 160 120 400 315 80 Ø18 384 419 / 536 457 542 85 Ø24 280
75 - 280S 125 1084 250 315 160 120 400 315 80 Ø18 384 368 485 457 542 85 Ø24 280
55 - 250 mln 125 1024 250 315 160 120 400 315 80 Ø18 362 349 / 445 406 484 80 Ø24 250
45 - 225 mln 125 919 250 315 160 120 400 315 80 Ø18 313 311 / 393 356 431 75 Ø18.5 225
- 18.5 180 mln 125 845.0 250 315 160 120 400 315 80 Ø18 276.5 241 / 359 279 350 70 Ø14.5 180
- 15 160 l 125 760.5 250 315 160 120 400 315 80 Ø18 263.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 125 715.5 250 315 160 120 400 315 80 Ø18
263.5
210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 125 620.5 250 315 160 120 400 315 80 Ø18 212 178 / 224 216 264 55 Ø12 132
80/400 - 30 200 l 125 908 280 355 160 120 440 355 80 Ø18 321 305 / 368 318 388 70 Ø18.5 200
- 22 180 l 125 871 280 355 160 120 440 355 80 Ø18 302 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 125 871 280 355 160 120 440 355 80 Ø18 302 241 / 359 279 350 70 Ø14.5 180
- 15 160 l 125 786 280 355 160 120 440 355 80 Ø18 289 254 / 304 254 314 65 Ø14.5 160
100/200 75 - 280S 125 1084 200 280 160 120 360 280 80 Ø18 384 368 / 485 457 542 85 Ø24 280
55 - 250 mln 125 1024 200 280 160 120 360 280 80 Ø18 362 349 / 445 406 484 80 Ø24 250
45 - 225 mln 125 919 200 280 160 120 360 280 80 Ø18 313 311 / 393 356 431 75 Ø18.5 225
37 - 200 l 125 884 200 280 160 120 360 280 80 Ø18 297 305 / 368 318 388 70 Ø18.5 200
30 - 200 l 125 884 200 280 160 120 360 280 80 Ø18 297 305 / 368 318 388 70 Ø18.5 200
22 - 180 mln 125 845.5 200 280 160 120 360 280 80 Ø18 276.5 241 / 359 279 350 70 Ø14.5 180
- 15 160 l 125 760.5 200 280 160 120 360 280 80 Ø18 263.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 125 715.5 200 280 160 120 360 280 80 Ø18 263.5 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 125 620.5 200 280 160 120 360 280 80 Ø18 214.5 178 / 224 216 264 55 Ø12 132
- 5.5 132S 125 585.5 200 280 160 120 360 280 80 Ø18 214.5 140 / 186 216 264 55 Ø12 132
- 4 112 mln 125 565.5 200 280 160 120 360 280 80 Ø18 175.5 140 / 248 190 226 45 Ø12 112
100/260 110 - 315S 140 1304 225 280 160 120 400 315 80 Ø18 410 406 / 570 508 628 120 Ø28 315
90 - 280 mln 140 1134 225 280 160 120 400 315 80 Ø18 384 419 / 536 457 542 85 Ø24 280
75 - 280S 140 1084 225 280 160 120 400 315 80 Ø18 384 368 / 485 457 542 85 Ø24 280
55 - 250 mln 140 1024 225 280 160 120 400 315 80 Ø18 362 349 / 445 406 484 80 Ø24 250
45 - 225 mln 140 919 225 280 160 120 400 315 80 Ø18 313 311 / 393 356 431 75 Ø18.5 225
- 15 160 l 140 760.5 225 280 160 120 400 315 80 Ø18 263.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 140 715.5 225 280 160 120 400 315 80 Ø18 263.5 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 140 620.5 225 280 160 120 400 315 80 Ø18 214.5 178 / 224 216 264 55 Ø12 132
100/320 - 30 200 l 140 884 250 315 160 120 400 315 80 Ø18 297 305 / 368 318 388 70 Ø185 200
- 22 180 l 140 845.5 250 315 160 120 400 315 80 Ø18 276.5 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 140 845.5 250 315 160 120 400 315 80 Ø18 276.5 241 / 359 279 350 70 Ø14.5 180
- 15 160 l 140 760.5 250 315 160 120 400 315 80 Ø18 263.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 140 715.5 250 315 160 120 400 315 80 Ø18 263.5 210 / 260 254 314 65 Ø14.5 160
100/400 - 55 250 mln 140 1058 280 355 200 150 500 400 100 Ø23 381 349 / 445 406 484 80 Ø24 250
- 45 225 mln 140 988 280 355 200 150 500 400 100 Ø23 362 311 / 393 356 431 75 Ø18.5 225
- 37 225S 140 958 280 355 200 150 500 400 100 Ø23 362 286 / 368 356 431 75 Ø18.5 225
- 30 200 l 140 918 280 355 200 150 500 400 100 Ø23 316 305 / 368 318 388 70 Ø18.5 200
- 22 180 l 140 881 280 355 200 150 500 400 100 Ø23 297 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 140 881 280 355 200 150 500 400 100 Ø23 297 241 / 359 279 350 70 Ø14.5 180
125/200 90 - 280 mln 140 1134 250 315 160 120 400 315 80 Ø18 384 419 / 536 457 542 85 Ø24 280
75 - 280S 140 1084 250 315 160 120 400 315 80 Ø18 384 368 485 457 542 85 Ø24 280
55 - 250 mln 140 1024 250 315 160 120 400 315 80 Ø18 362 349 / 445 406 484 80 Ø24 250
- 11 160M 140 715.5 250 315 160 120 400 315 80 Ø18 263.5 210 / 260 254 314 65 Ø14.5 160
- 7.5 132 mln 140 620.5 250 315 160 120 400 315 80 Ø18 214.5 178 / 224 216 264 55 Ø12 132
- 5.5 132S 140 585.5 250 315 160 120 400 315 80 Ø18 214.5 140 / 186 216 264 55 Ø12 132


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 m1 m2 n1 n2 b OS C B B1 BB A AB AA Kattalashtirish; ko'paytirish H3
KVt-2p KVt-4p
125/260 - 22 180 l 140 845.5 250 355 160 120 400 315 80 Ø18 276.5 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 140 845.5 250 355 160 120 400 315 80 Ø18 276.5 241 / 359 279 350 70 Ø14.5 180
- 15 160 l 140 760.5 250 355 160 120 400 315 80 Ø18 263.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 140 715.5 250 355 160 120 400 315 80 Ø18 263.5 210 / 260 254 314 65 Ø14.5 160
125/320 - 45 225 mln 140 988 280 355 200 150 500 400 100 Ø23 362 311 / 393 356 431 75 Ø18.5 225
- 37 225S 140 958 280 355 200 150 500 400 100 Ø23 362 286 / 368 356 431 75 Ø18.5 225
- 30 200 l 140 918 280 355 200 150 500 400 100 Ø23 316 305 / 368 318 388 70 Ø18.5 200
- 22 180 l 140 881 280 355 200 150 500 400 100 Ø23 297 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 140 881 280 355 200 150 500 400 100 Ø23 297 241 / 359 279 350 70 Ø14.5 180
125/400 - 90 280 mln 140 1168 315 400 200 150 500 400 100 Ø23 403 419 / 536 457 542 85 Ø24 280
- 75 280S 140 1118 315 400 200 150 500 400 100 Ø23 403 368 / 485 457 542 85 Ø24 280
- 55 250 mln 140 1058 315 400 200 150 500 400 100 Ø23 381 349 / 445 406 484 80 Ø24 250
- 45 225 mln 140 988 315 400 200 150 500 400 100 Ø23 362 311 / 393 356 431 75 Ø18.5 225
- 37 225S 140 958 315 400 200 150 500 400 100 Ø23 362 286 / 368 356 431 75 Ø18.5 225
- 30 200 l 140 918 315 400 200 150 500 400 100 Ø23 316 305 / 368 318 388 70 Ø18.5 200
125/500 - 110 315S 180 1465 375 500 200 150 550 450 100 Ø23 556 406 / 570 508 628 120 Ø28 315
- 90 280 mln 180 1265 375 500 200 150 550 450 100 Ø23 500 419 / 536 457 542 85 Ø24 280
- 75 280S 180 1215 375 500 200 150 550 450 100 Ø23 500 368 / 485 457 542 85 Ø24 280
- 55 250 mln 180 1155 375 500 200 150 550 450 100 Ø23 478 349 / 445 406 484 80 Ø24 250
150/200 - 18.5 180 mln 160 870.5 280 400 200 150 550 450 100 Ø23 286.5 241 / 359 279 350 70 Ø14.5 180
- 15 160 l 160 785.5 280 400 200 150 550 450 100 Ø23 273.5 254 / 304 254 314 65 Ø14.5 160
- 11 160M 160 740.5 280 400 200 150 550 450 100 Ø23 273.5 210 / 260 254 314 65 Ø14.5 160
150/260 - 37 225S 160 960 250 355 200 150 450 350 100 Ø23 364 286 / 368 356 431 75 Ø18.5 225
- 30 200 l 160 920 250 355 200 150 450 350 100 Ø23 318 305 / 368 318 388 70 Ø18.5 200
- 22 180 l 160 883 250 355 200 150 450 350 100 Ø23 299 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 160 883 250 355 200 150 450 350 100 Ø23 299 241 / 359 279 350 70 Ø14.5 180
150/320 - 75 280S 160 1118 280 400 200 150 550 450 100 Ø23 403 368 / 485 457 542 85 Ø24 280
- 55 250 mln 160 1058 280 400 200 150 550 450 100 Ø23 381 349 / 445 406 484 80 Ø24 250
- 45 225 mln 160 988 280 400 200 150 550 450 100 Ø23 362 311 / 393 356 431 75 Ø18.5 225
- 37 225S 160 958 280 400 200 150 550 450 100 Ø23 362 286 / 368 356 431 75 Ø18.5 225
- 30 200 l 160 918 280 400 200 150 550 450 100 Ø23 316 305 / 368 318 388 70 Ø18.5 200
150/400 - 132 315 mln 160 1478 315 450 200 150 550 450 100 Ø23 459 457 508 680 508 628 120 Ø28 315
- 110 315S 160 1368 315 450 200 150 550 450 100 Ø23 459 406 / 570 508 628 120 Ø28 315
- 90 280 mln 160 1168 315 450 200 150 550 450 100 Ø23 403 419 / 536 457 542 85 Ø24 280
- 75 280S 160 1118 315 450 200 150 550 450 100 Ø23 403 368 / 485 457 542 85 Ø24 280
- 55 250 mln 160 1058 315 450 200 150 550 450 100 Ø23 381 349 / 445 406 484 80 Ø24 250
- 45 225 mln 160 988 315 450 200 150 550 450 100 Ø23 362 311 / 393 356 431 75 Ø18.5 225
150/500 - 160 315 l 180 1575 375 500 200 150 550 450 100 Ø23 556 457 508 680 508 628 120 Ø28 315
- 132 315 mln 180 1575 375 500 200 150 550 450 100 Ø23 556 457 508 680 508 628 120 Ø28 315
- 110 315S 180 1465 375 500 200 150 550 450 100 Ø23 556 406 / 570 508 628 120 Ø28 315
- 90 280 mln 180 1265 375 500 200 150 550 450 100 Ø23 500 419 / 536 457 542 85 Ø24 280
- 75 280S 180 1215 375 500 200 150 550 450 100 Ø23 500 368 / 485 457 542 85 Ø24 280
200/260 - 30 200 l 180 934 280 400 200 150 550 450 100 Ø23 332 305 / 368 318 388 70 Ø18.5 200
- 22 180 l 180 897 280 400 200 150 550 450 100 Ø23 313 279 / 359 279 350 70 Ø14.5 180
- 18.5 180 mln 180 897 280 400 200 150 550 450 100 Ø23 313 241 / 359 279 350 70 Ø14.5 180
200/320 - 90 280 mln 200 1215 355 450 200 150 550 450 100 Ø23 450 419 / 536 457 542 85 Ø24 280
- 75 280S 200 1165 355 450 200 150 550 450 100 Ø23 450 368 / 485 457 542 85 Ø24 280
- 55 250 mln 200 1105 355 450 200 150 550 450 100 Ø23 428 349 / 445 406 484 80 Ø24 250
- 45 225 mln 200 1035 355 450 200 150 550 450 100 Ø23 409 311 / 393 356 431 75 Ø18.5 225
- 37 225S 200 1005 355 450 200 150 550 450 100 Ø23 409 286 / 368 356 431 75 Ø18.5 225
- 30 200 l 200 965 355 450 200 150 550 450 100 Ø23 363 305 / 368 318 388 70 Ø18.5 200
- 22 180 l 200 928 355 450 200 150 550 450 100 Ø23 344 279 / 359 279 350 70 Ø14.5 180
200/400 - 132 315 mln 200 1525 355 500 200 150 550 450 100 Ø23 506 457 508 680 508 628 120 Ø28 315
- 110 315S 200 1415 355 500 200 150 550 450 100 Ø23 506 406 / 570 508 628 120 Ø28 315
- 90 280 mln 200 1215 355 500 200 150 550 450 100 Ø23 450 419 / 536 457 542 85 Ø24 280
- 75 280 p 200 1165 355 500 200 150 550 450 100 Ø23 450 368 / 485 457 542 85 Ø24 280


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 m1 m2 n1 n2 b Øst C B B1 BB A AB AA Kattalashtirish; ko'paytirish H3
KVt-2p KVt-4p
200/500 - 250 355 mln 210 1780 400 500 300 240 720 600 160 Ø27 554 560 630 750 610 730 120 Ø28 355
- 200 315 l 210 1580 400 500 300 240 720 600 160 Ø27 516 457 508 680 508 628 120 Ø28 315
- 160 315 l 210 1580 400 500 300 240 720 600 160 Ø27 516 457 508 680 508 628 120 Ø28 315
- 132 315 mln 210 1580 400 500 300 240 720 600 160 Ø27 516 457 508 680 508 628 120 Ø28 315
- 110 315S 210 1470 400 500 300 240 720 600 160 Ø27 516 406 / 570 508 628 120 Ø28 315
- 90 280 mln 210 1270 400 500 300 240 720 600 160 Ø27 460 419 / 536 457 542 85 Ø24 280
250/320 - 110 315S 200 1415 355 525 250 175 600 500 100 Ø23 493.5 406 / 570 508 628 120 Ø28 315
- 90 280 mln 200 1215 355 525 250 175 600 500 100 Ø23 437.5 419 / 536 457 542 85 Ø24 280
- 75 280S 200 1165 355 525 250 175 600 500 100 Ø23 437.5 368 / 485 457 542 85 Ø24 280
- 55 250 mln 200 1105 355 525 250 175 600 500 100 Ø23 415.5 349 / 445 406 484 80 Ø24 250
250/400 - 200 315 l 250 1575 400 500 300 250 710 600 120 Ø23 506 457 508 680 508 628 120 Ø28 315
- 160 315 l 250 1575 400 500 300 250 710 600 120 Ø23 506 457 508 680 508 628 120 Ø28 315
- 132 315 mln 250 1575 400 500 300 250 710 600 120 Ø23 506 457 508 680 508 628 120 Ø28 315
- 110 315S 250 1465 400 500 300 250 710 600 120 Ø23 506 406 / 570 508 628 120 Ø28 315
- 90 280 mln 250 1265 400 500 300 250 710 600 120 Ø23 450 419 / 536 457 542 85 Ø24 280
- 75 280S 250 1215 400 500 300 250 710 600 120 Ø23 450 368 / 485 457 542 85 Ø24 280
250/500 - 315 355 l 240 1780 425 545 300 240 720 600 160 Ø27 554 560 630 750 610 730 120 Ø28 355
- 250 355 mln 240 1780 425 545 300 240 720 600 160 Ø27 554 560 630 750 610 730 120 Ø28 355
- 200 3151 240 1580 425 545 300 240 720 600 160 Ø27 516 457 508 680 508 628 120 Ø28 315
- 160 315 l 240 1580 425 545 300 240 720 600 160 Ø27 516 457 508 680 508 628 120 Ø28 315
300/320 - 160 315 l 260 1580 400 560 300 200 750 600 140 Ø27 536 457 508 680 508 628 120 Ø28 315
- 132 315 mln 260 1580 400 560 300 200 750 600 140 Ø27 536 457 508 680 508 628 120 Ø28 315
- 110 315S 260 1470 400 560 300 200 750 600 140 Ø27 536 406 / 570 508 628 120 Ø28 315
- 90 280 mln 260 1300 400 560 300 200 750 600 140 Ø27 510 419 / 536 457 542 85 Ø24 280
300/400 - 250 355 mln 280 1780 500 600 300 200 800 660 160 Ø27 574 560 630 750 610 730 120 Ø28 355
- 200 315 l 280 1580 500 600 300 200 800 660 160 Ø27 536 457 508 680 508 628 120 Ø28 315
- 160 315 l 280 1580 500 600 300 200 800 660 160 Ø27 536 457 508 680 508 628 120 Ø28 315
- 132 315 mln 280 1580 500 600 300 200 800 660 160 Ø27 536 457 508 680 508 628 120 Ø28 315
- 110 3158 280 1470 500 600 300 200 800 660 160 Ø27 536 406 / 570 508 628 120 Ø28 315


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
32/130 3 - 100 l 80 520 187 140 620 100 280 / 200 235 Ø19
2.2 - 90 l 80 470 187 140 570 100 250 / 180 215 Ø19
1.5 - 90S 80 440 187 140 540 100 250 / 180 215 Ø19
- 0.55 80M 80 390 187 140 490 100 230 / 180 215 Ø19
32/160 5.5 - 132S 80 570 207 160 670 100 330 / 255 290 Ø19
4 - 112 mln 80 480 207 160 580 100 290 / 230 265 Ø19
3 - 100 l 80 520 207 160 620 100 280 / 230 265 Ø19
- 0.55 80M 80 390 207 160 490 100 230 / 230 265 Ø19
32/200 11 - 160M 80 700 235 180 800 100 410 / 305 340 Ø19
7.5 - 132S 80 570 235 180 670 100 330 / 255 290 Ø19
5.5 - 132S 80 570 235 180 670 100 330 / 255 290 Ø19
4 - 112 mln 80 480 235 180 580 100 290 / 230 265 Ø19
- 1.1 90S 80 440 235 180 540 100 250 / 230 265 Ø19
32/260 18.5 - 160 l 100 743 275 225 870 125 440 / 310 350 Ø19
15 - 160M 100 698 275 225 830 125 415 / 310 350 Ø19
- 3 100 l 100 518 255 225 650 125 285 / 310 345 Ø19
40/130 4 - 112 mln 80 480 187 140 580 100 290 / 220 255 Ø19
3 - 100 l 80 520 187 140 620 100 280 / 200 235 Ø19
2.2 - 90 l 80 470 187 140 570 100 250 / 200 235 Ø19
- 0.55 80M 80 390 187 140 490 100 230 / 200 235 Ø19
40/160 11 - 160M 80 700 255 160 800 100 410 / 305 345 Ø19
7.5 - 132S 80 570 207 160 670 100 330 / 255 290 Ø19
5.5 - 132S 80 570 207 160 670 100 330 / 255 290 Ø19
4 - 112 mln 80 480 207 160 580 100 290 / 230 265 Ø19
- 1.1 90S 80 440 207 160 520 80 250 / 230 265 Ø19
40/200 11 - 160M 100 700 255 180 810 110 410 / 305 345 Ø19
7.5 - 132S 100 570 235 180 670 100 330 / 255 290 Ø19
- 1.5 90 l 100 470 235 180 570 100 250 / 255 290 Ø19
40/260 22 - 180 mln 100 830 275 225 955 125 440 / 335 375 Ø19
18.5 - 160 l 100 745 275 225 870 125 440 / 310 350 Ø19
15 - 160M 100 700 275 225 830 125 415 / 310 350 Ø19
- 3 100 l 100 520 255 225 650 125 285 / 310 345 Ø19
40/320 37 - 200 l 125 884 341 225 1010 125 500 / 375 420 Ø24
30 - 200 l 125 884 341 225 1010 125 500 / 375 420 Ø24
22 - 180 mln 125 845.5 315 225 970 125 450 / 340 380 Ø19
- 5.5 132S 125 585.5 295 225 710 125 350 / 335 375 Ø19


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
50/130 7.5 - 132S 100 570 207 160 670 100 330 / 255 290 Ø19
5.5 - 132S 100 570 207 160 670 100 330 / 255 290 Ø19
4 - 112 mln 100 480 207 160 580 100 290 / 230 265 Ø19
- 1.1 90S 100 440 207 160 540 100 250 / 230 265 Ø19
50/160 15 - 160M 100 700 255 180 810 110 410 / 305 345 Ø19
11 - 160M 100 700 255 180 810 110 410 / 305 345 Ø19
7.5 - 132S 100 570 235 180 670 100 330 / 255 290 Ø19
5.5 - 132S 100 570 235 180 670 100 330 / 255 290 Ø19
4 - 112 mln 100 480 235 180 580 100 290 / 255 290 Ø19
- 1.5 90 l 100 470 235 180 570 100 250 / 255 290 Ø19
50/200 18.5 - 160 l 100 745 255 200 855 110 440 / 305 345 Ø19
15 - 160M 100 700 255 200 810 110 410 / 305 345 Ø19
11 - 160M 100 700 255 200 810 110 410 / 305 345 Ø19
- 2.2 100I 100 520 235 200 620 100 280 / 255 290 Ø19
50/260 37 - 200 l 100 866 315 225 1000 125 500 / 375 420 Ø24
30 - 200 l 100 866 315 225 1000 125 500 / 375 420 Ø24
22 - 180 mln 100 828 275 225 955 125 440 / 335 375 Ø19
18.5 - 160 l 100 743 275 225 870 125 440 / 310 350 Ø19
- 5.5 132S 100 568 255 225 700 125 330 / 310 345 Ø19
- 4 112 mln 100 548 255 225 680 125 300 / 310 345 Ø19
- 3 100 l 100 518 255 225 650 125 285 / 310 345 Ø19
50/320 75 - 280S 125 1084 460 280 1210 125 630 / 525 575 Ø28
55 - 250 mln 125 1024 430 280 1150 125 600 / 470 515 Ø24
45 - 225 mln 125 919 385 280 1050 125 530 / 415 465 Ø28
- 11 160M 125 715.5 340 280 840 125 430 / 330 375 Ø24
- 7.5 132 mln 125 620.5 340 280 750 125 360 / 330 375 Ø24
- 5.5 132S 125 585.5 340 280 710 125 340 / 330 375 Ø24
65/130 11 - 160M 100 700 255 180 820 120 420 / 305 345 Ø19
7.5 - 132S 100 570 235 180 690 115 330 / 270 305 Ø19
5.5 - 132S 100 570 235 180 690 115 330 / 270 305 Ø19
4 - 112 mln 100 480 235 180 600 115 295 / 270 305 Ø19
- 1.5 90 l 100 470 235 180 590 115 260 / 270 305 Ø19
65/160 18.5 - 1601 100 745 255 200 870 120 440 / 305 345 Ø19
15 - 160M 100 700 255 200 820 120 420 / 305 345 Ø19
11 160M 100 700 255 200 820 120 420 / 305 345 Ø19
7.5 132S 100 570 235 200 690 115 330 / 270 305 Ø19
- 2.2 100 l 100 520 235 200 640 115 290 / 270 305 Ø19


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
65/200 37 - 200 l 100 870 315 225 1000 125 500 / 375 420 Ø24
30 - 200 l 100 870 315 225 1000 125 500 / 375 420 Ø24
22 - 180 mln 100 832 275 225 955 125 440 / 335 375 Ø19
18.5 - 160 l 100 747 275 225 870 125 440 / 310 350 Ø19
15 - 160M 100 702 275 225 830 125 415 / 310 350 Ø19
- 7.5 132 mln 100 607 255 225 730 125 330 / 310 345 Ø19
- 5.5 132S 100 572 255 225 700 125 330 / 310 345 Ø19
- 4 112 mln 100 552 255 225 680 125 300 / 310 345 Ø19
- 3 1001 100 522 255 225 650 125 285 / 310 345 Ø19
- 2.2 100 l 100 522 255 225 650 125 285 / 310 345 Ø19
65/260 55 - 250 mln 100 1024 396 250 1150 125 600 / 470 515 Ø24
45 - 225 mln 100 919 340 250 1050 125 530 / 420 460 Ø24
37 - 200 l 100 884 315 250 1020 135 510 / 375 420 Ø24
30 - 200 l 100 884 315 250 1020 135 510 / 375 420 Ø24
- 7.5 132 mln 100 620.5 295 250 750 130 365 / 350 390 Ø19
- 5.5 132S 100 585.5 295 250 720 130 345 / 350 390 Ø19
- 4 112 mln 100 565.5 295 250 700 130 305 / 350 390 Ø19
65/320 110 - 315S 125 1299 500 280 1430 125 670 / 610 660 Ø28
90 - 280 mln 125 1129 465 280 1260 125 650 / 525 575 Ø28
75 - 280S 125 1079 465 280 1210 125 620 / 525 575 Ø28
55 - 250 mln 125 1019 430 280 1150 125 600 / 470 515 Ø24
45 - 225 mln 125 914 405 280 1050 135 530 / 420 465 Ø24
37 - 200 l 125 879 405 280 1020 135 505 / 385 430 Ø24
- 15 160 l 125 755.5 340 280 890 135 450 / 385 430 Ø24
- 11 160M 125 710.5 340 280 850 135 425 / 385 430 Ø24
- 7.5 132 mln 125 615.5 340 280 750 135 360 / 385 430 Ø24
- 5.5 132S 125 580.5 340 280 720 135 340 / 385 430 Ø24
80/160 30 - 200 l 125 868 315 225 1000 125 500 / 375 420 Ø24
22 - 180 mln 125 830 275 225 955 125 440 / 335 375 Ø19
18.5 - 160 l 125 745 275 225 870 125 440 / 310 350 Ø19
15 - 160M 125 700 275 225 830 125 415 / 310 350 Ø19
11 - 160M 125 700 275 225 830 125 415 / 310 350 Ø19
- 4 112 mln 125 550 255 225 680 125 300 / 310 345 Ø19
- 3 100 l 125 520 255 225 650 125 285 / 310 345 Ø19
80/200 45 - 225 mln 125 919 340 250 1050 125 530 / 420 460 Ø24
37 - 200 l 125 884 315 250 1010 125 510 / 375 415 Ø24
30 - 200 l 125 884 315 250 1010 125 510 / 375 415 Ø24
22 - 180 mln 125 845.5 295 250 970 125 455 / 335 380 Ø24
18.5 - 160 l 125 760.5 295 250 890 125 450 / 330 375 Ø24
15 - 160M 125 715.5 295 250 840 125 430 / 330 375 Ø24
- 7.5 132 mln 125 620.5 275 250 750 125 360 / 335 375 Ø19
- 5.5 132S 125 585.5 275 250 710 125 345 / 335 375 Ø19
- 4 112 mln 125 565.5 275 250 690 125 305 / 335 375 Ø19


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
80/260 75 - 280S 125 1084 440 280 1210 125 630 / 525 575 Ø28
55 - 250 mln 125 1024 410 280 1150 125 600 / 465 515 Ø28
45 - 225 mln 125 919 385 280 1060 135 530 / 415 465 Ø28
37 - 200 l 125 884 360 280 1020 135 510 / 385 430 Ø24
30 - 200 l 125 884 360 280 1020 135 510 / 385 430 Ø24
- 15 160 l 125 760.5 315 280 890 135 450 / 385 430 Ø24
- 11 160M 125 715.5 315 280 850 135 430 / 385 430 Ø24
- 7.5 132 mln 125 620.5 315 280 760 135 360 / 385 430 Ø24
- 5.5 132S 125 585.5 315 280 720 135 345 / 385 430 Ø24
80/320 132 - 315 mln 125 1414 500 315 1540 125 500 500 610 660 Ø28
110 - 315S 125 1304 500 315 1430 125 500 500 610 660 Ø28
90 - 280 mln 125 1134 460 315 1280 140 650 / 525 575 Ø28
75 - 280S 125 1084 460 315 1230 140 630 / 525 575 Ø28
55 - 250 mln 125 1024 430 315 1170 140 600 / 470 515 Ø24
45 - 225 mln 125 919 405 315 1060 140 530 / 415 460 Ø24
- 18.5 180 mln 125 845.5 365 315 985 140 480 / 385 430 Ø24
- 15 160 l 125 760.5 365 315 900 140 450 / 385 430 Ø24
- 11 160M 125 715.5 365 315 860 140 430 / 385 430 Ø24
- 7.5 132 mln 125 620.5 365 315 760 140 370 / 385 430 Ø24
80/400 - 30 200 l 125 908 421 355 1050 140 530 / 425 470 Ø24
- 22 180 l 125 871 421 355 1010 140 500 / 425 470 Ø24
- 18.5 180 mln 125 871 421 355 1010 140 480 / 425 470 Ø24
- 15 160 l 125 786 421 355 925 140 480 / 425 470 Ø24
100/200 75 - 280S 125 1084 440 280 1210 125 630 / 525 575 Ø28
55 - 250 mln 125 1024 396 280 1150 125 600 / 470 515 Ø24
45 - 225 mln 125 919 340 280 1050 125 530 / 420 460 Ø24
37 - 200 l 125 884 315 280 1020 135 510 / 375 420 Ø24
30 - 200 l 125 884 315 280 1020 135 510 / 375 420 Ø24
22 - 180 mln 125 845.5 315 280 980 135 460 / 350 390 Ø24
- 15 160 l 125 760.5 315 280 890 135 450 350 390 Ø24
- 11 160M 125 715.5 315 280 850 135 430 / 350 390 Ø24
- 7.5 132 mln 125 620.5 295 280 750 130 365 / 350 390 Ø19
- 5.5 132S 125 585.5 295 280 720 130 345 / 350 390 Ø19
- 4 112 mln 125 565.5 295 280 700 130 305 / 350 390 Ø19
100/260 110 - 315S 140 1304 500 280 1450 140 500 500 610 660 Ø28
90 - 280 mln 140 1134 460 280 1280 140 650 / 525 575 Ø28
75 - 280S 140 1084 460 280 1230 140 630 / 525 575 Ø28
55 - 250 mln 140 1024 430 280 1170 140 600 / 470 515 Ø24
45 - 225 mln 140 919 340 280 1060 140 530 / 420 465 Ø24
- 15 160 l 140 760.5 340 280 900 140 450 / 385 430 Ø24
- 11 160M 140 715.5 340 280 860 140 430 / 385 430 Ø24
- 7.5 132 mln 140 620.5 340 280 760 140 365 / 385 430 Ø24


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
100/320 - 30 200 l 140 884 365 315 1030 140 535 / 385 430 Ø24
- 22 180 l 140 845.5 365 315 990 140 480 / 385 430 Ø24
- 18.5 180 mln 140 845.5 365 315 985 140 480 / 385 430 Ø24
- 15 160 l 140 760.5 365 315 900 140 450 / 385 430 Ø24
- 11 160M 140 715.5 365 315 860 140 430 / 385 430 Ø24
100/400 - 55 250 mln 140 1058 440 355 1230 165 630 / 485 530 Ø24
- 45 225 mln 140 988 440 355 1160 165 600 / 485 530 Ø24
- 37 225S 140 958 440 355 1130 165 580 / 485 530 Ø24
- 30 200 l 140 918 440 355 1080 155 545 / 485 530 Ø24
- 22 180 l 140 881 440 355 1040 155 510 / 485 530 Ø24
- 18.5 180 mln 140 881 440 355 1040 155 495 / 485 530 Ø24
125/200 90 - 280 mln 140 1134 460 315 1280 140 660 / 525 575 Ø28
75 - 280S 140 1084 460 315 1230 140 630 / 525 575 Ø28
55 - 250 mln 140 1024 430 315 1170 140 600 / 470 515 Ø24
- 11 160M 140 715.5 365 315 860 140 430 / 385 430 Ø24
- 7.5 132 mln 140 620.5 365 315 760 140 370 / 385 430 Ø24
- 5.5 132S 140 585.5 365 315 730 140 345 / 385 430 Ø24
125/260 - 22 180 l 140 845.5 365 355 990 140 480 / 385 430 Ø24
- 18.5 180 mln 140 845.5 365 355 985 140 480 / 385 430 Ø24
- 15 160 l 140 760.5 365 355 900 140 450 / 385 430 Ø24
- 11 160M 140 715.5 365 355 860 140 430 / 385 430 Ø24
125/320 - 45 225 mln 140 988 440 355 1160 165 600 / 485 530 Ø24
- 37 225S 140 958 440 355 1130 165 580 / 485 530 Ø24
- 30 200 l 140 918 421 355 1080 155 545 / 485 530 Ø24
- 22 180 l 140 881 421 355 1040 155 510 / 485 530 Ø24
- 18.5 180 mln 140 881 421 355 1040 155 495 / 485 530 Ø24
125/400 - 90 280 mln 140 1168 475 400 1340 165 690 / 525 575 Ø28
- 75 280S 140 1118 475 400 1290 165 660 / 525 575 Ø28
- 55 250 mln 140 1058 475 400 1230 165 630 / 480 530 Ø28
- 45 225 mln 140 988 475 400 1160 165 595 / 480 530 Ø28
- 37 225S 140 958 475 400 1130 165 580 / 480 530 Ø28
- 30 200 l 140 918 475 400 1090 165 540 / 480 530 Ø28
125/500 - 110 315S 180 1465 560 500 1650 180 780 / 610 660 Ø28
- 90 280 mln 180 1265 560 500 1450 180 735 / 530 580 Ø28
- 75 280S 180 1215 560 500 1400 180 710 / 530 580 Ø28
- 55 250 mln 180 1155 560 500 1340 180 680 / 530 580 Ø28
150/200 - 18.5 180 mln 160 870.5 426 400 1030 160 480 / 535 580 Ø24
- 15 160 l 160 785.5 426 400 950 160 480 / 535 580 Ø24
- 11 160M 160 740.5 426 400 900 160 450 / 535 580 Ø24
150/260 - 37 225S 160 960 396 355 1120 160 585 / 435 480 Ø24
- 30 200 l 160 920 396 355 1080 160 550 / 435 480 Ø24
- 22 180 l 160 883 396 355 1050 160 515 / 435 480 Ø24
- 18.5 180 mln 160 883 396 355 1010 160 500 / 435 480 Ø24


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
150/320 - 75 280S 160 1118 440 400 1290 165 660 / 530 580 Ø28
- 55 250 mln 160 1058 440 400 1230 165 630 / 530 580 Ø28
- 45 225 mln 160 988 440 400 1160 165 600 / 530 580 Ø28
- 37 225S 160 958 440 400 1130 165 580 / 530 580 Ø28
- 30 200 l 160 918 440 400 1090 165 540 / 530 580 Ø28
150/400 - 132 315 mln 160 1478 495 450 1640 160 500 500 610 660 Ø28
- 110 315S 160 1368 495 450 1530 160 500 500 610 660 Ø28
- 90 280 mln 160 1168 495 450 1330 160 690 / 530 580 Ø28
- 75 280S 160 1118 495 450 1280 160 660 / 530 580 Ø28
- 55 250 mln 160 1058 495 450 1220 160 600 / 530 580 Ø28
- 45 225 mln 160 988 495 450 1150 160 580 / 530 580 Ø28
150/500 - 160 315 l 180 1575 560 500 1760 180 550 550 610 660 Ø28
- 132 315 mln 180 1575 560 500 1760 180 550 550 610 660 Ø28
- 110 315S 180 1465 560 500 1650 180 780 / 610 660 Ø28
- 90 280 mln 180 1265 560 500 1450 180 735 / 530 580 Ø28
- 75 280S 180 1215 560 500 1400 180 710 / 530 580 Ø28
200/260 - 30 200 l 180 934 440 400 1120 180 560 / 530 580 Ø28
- 22 180 l 180 897 440 400 1080 180 530 / 530 580 Ø28
- 18.5 180 mln 180 897 440 400 1080 180 530 / 530 580 Ø28
200/320 - 90 280 mln 200 1215 535 450 1420 200 730 / 530 580 Ø28
- 75 280S 200 1165 535 450 1370 200 710 / 530 580 Ø28
- 55 250 mln 200 1105 515 450 1310 200 680 / 530 580 Ø28
- 45 225 mln 200 1035 515 450 1240 200 640 / 530 580 Ø28
- 37 225S 200 1005 515 450 1210 200 630 / 530 580 Ø28
- 30 200 l 200 965 515 450 1170 200 590 / 530 580 Ø28
- 22 180 l 200 928 515 450 1130 200 565 / 530 580 Ø28
200/400 - 132 315 mln 200 1525 535 500 1730 200 550 550 610 660 Ø28
- 110 315S 200 1415 535 500 1620 200 500 500 610 660 Ø28
- 90 280 mln 200 1215 535 500 1420 200 730 / 530 580 Ø28
- 75 280S 200 1165 535 500 1370 200 710 / 530 580 Ø28
200/500 - 250 355 mln 210 1780 625 500 1990 210 550 550 700 750 Ø28
- 200 315 l 210 1580 625 500 1790 210 550 550 700 750 Ø28
- 160 315 l 210 1580 625 500 1790 210 550 550 700 750 Ø28
- 132 315 mln 210 1580 625 500 1790 210 550 550 700 750 Ø28
- 110 315S 210 1470 625 500 1680 210 500 500 700 750 Ø28
- 90 280 mln 210 1270 580 500 1480 210 740 / 700 750 Ø28
250/320 - 110 315S 200 1415 535 525 1620 200 500 500 610 660 Ø28
- 90 280 mln 200 1215 535 525 1420 200 730 / 590 650 Ø28
- 75 280S 200 1165 535 525 1370 200 710 / 590 650 Ø28
- 55 250 mln 200 1105 535 525 1310 200 680 / 590 650 Ø28


Elektr ma'lumotlari, o'lchamlari (qo'llab-quvvatlashsiz)

Turi Quvvat Ramka a f h1 h2 L L1 L2 (L2) B1 B2 Øst
KVt-2p KVt-4p
250/400 - 200 315 l 250 1575 585 500 1830 250 550 550 700 755 Ø28
- 160 315 l 250 1575 585 500 1830 250 550 550 700 755 Ø28
- 132 315 mln 250 1575 585 500 1830 250 550 550 700 755 Ø28
- 110 315S 250 1465 585 500 1720 250 500 500 700 755 Ø28
- 90 280 mln 250 1265 585 500 1520 250 780 / 700 755 Ø28
- 75 280S 250 1215 585 500 1470 250 760 / 700 755 Ø28
250/500 - 315 355 l 240 1780 650 545 2020 240 550 550 720 775 Ø28
- 250 355 mln 240 1780 650 545 2020 240 550 550 720 775 Ø28
- 200 315 l 240 1580 650 545 1820 240 550 550 720 775 Ø28
- 160 315 l 240 1580 650 545 1820 240 550 550 720 775 Ø28
300/320 - 160 315 l 260 1580 605 560 1840 260 550 550 725 780 Ø28
- 132 315 mln 260 1580 605 560 1840 260 550 550 725 780 Ø28
- 110 315S 260 1470 605 560 1730 260 500 500 725 780 Ø28
- 90 280 mln 260 1300 580 560 1560 260 820 820 725 780 Ø28
300/400 - 250 355 mln 280 1780 725 600 2060 280 550 550 780 835 Ø28
- 200 315 l 280 1580 725 600 1860 280 550 550 780 835 Ø28
- 160 315 l 280 1580 725 600 1860 280 550 550 780 835 Ø28
- 132 315 mln 280 1580 725 600 1860 280 550 550 780 835 Ø28
- 110 315S 280 1470 725 600 1750 280 550 550 780 835 Ø28




Hot Tags: NLB so'nggi assimilyatsiya pompasi, Xitoy, ishlab chiqaruvchi, yetkazib beruvchi, zavod, moslashtirilgan, sifat, so'nggi sotuvlar, stokda, brendlar, Idoralar, Taizhou

Tegishli toifa

Intellektual chastota konvertori nasosi

Yuzaki nasos

Bog 'nasosi

Suv osti nasosi

Kanalizatsiya nasosi

Chuqur quduq nasosi

Quyosh nasosi

Sirkulyatsiya pompasi

Quvur nasosi

Tijorat santrifugasi

Ikki tomonlama assimilyatsiya pompasi

Yakuniy assimilyatsiya pompasi

Hovuz va kurort pompasi

O'tkazish pompasi

Dvigatel pompasi

Favqulodda treyler drenaj nasosi va dizel dvigatel nasosi

So'rov yuborish

Iltimos, so'rovingizni quyidagi shaklda berishingiz mumkin. Sizga 24 soat ichida javob beramiz.

Tegishli mahsulotlar

Biz bilan bog'lanish

Narxlar ro'yxati uchun so'rov

Mahsulotlarimiz yoki narxlar ro'yxatini bilish uchun bizga elektron pochtangizni qoldiring va biz 24 soat ichida siz bilan bog'lanamiz.

Mualliflik huquqi © 2024 Guangzhou JS Machinery and Electrical Co., Ltd. Barcha huquqlar himoyalangan. Havolalar Sitemap RSS XML Privacy Policy
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
