foydalanish shartlari• 60°C gacha suyuqlik harorati
• Atrof-muhit harorati 40°C gacha
• Umumiy inhalatsiya 8 m gacha ko'tariladi
• Uzluksiz ishlash

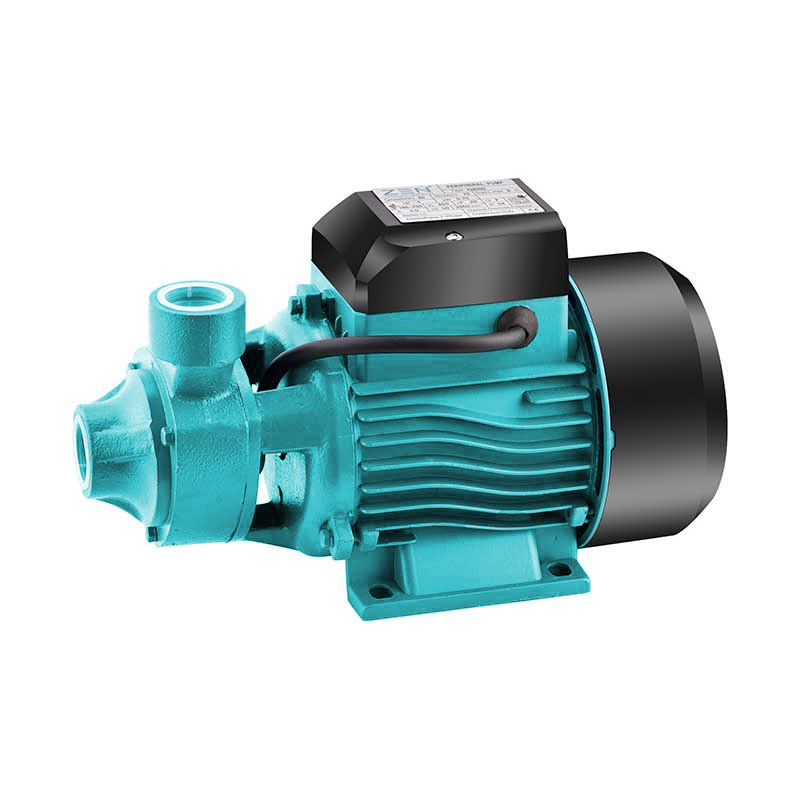

QB periferik nasoslari abraziv zarralar va nasos ishlab chiqarilgan materiallarga kimyoviy jihatdan agressiv bo'lmagan suyuqliklarni o'z ichiga olmaydi toza suv bilan foydalanish uchun javob beradi.
Ezilgan zarrachalarsiz toza suv va nasoslarni tayyorlash uchun ishlatiladigan materiallarga kimyoviy jihatdan agressiv bo'lmagan suyuqliklar uchun javob beradi.
Ulardan foydalanish oson va tejamkor va maishiy suvdan foydalanish uchun, ayniqsa, kichik bosimli qurilmalar bilan birgalikda suv taqsimlash va bog'lar va tarqatish joylarini sug'orish uchun idealdir.
Nasoslar yopiq muhitda o'rnatilishi yoki hech bo'lmaganda yomon ob-havodan himoyalangan bo'lishi kerak.
• Nasos korpusi: quyma temir, so'rov bo'yicha, guruch qo'shimchalari bilan / AlSI304 SS
• Nasosi braketi: quyma temir, so'rov bo'yicha, guruch qo'shimchalari bilan / AlSI304 SS
• Dvigatel korpusi: alyuminiy
• pervanel: guruch
• Dvigatel o'qi: Karbonli po'lat, AlSI304 SS, so'rov bo'yicha
• Mexanik muhr: keramika / grafit
• Bipolyar induksion vosita (n = 2850 rpm)
• Izolyatsiya sinfi B
• Himoya IP44
• Uzluksiz SI xizmati
• Termik himoya
• Bir fazali 220 V / 50 Gts, 60 Gts (agar kerak bo'lsa)
| Model | Kirish quvvati | Q(m³/soat) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | ||||
| KVt | HP | Q(L/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | ||||
| QB50 | 0.2 | 0.3 | H(m) | 25 | 20 | 15 | 10 | 5 | ||||||||||
| QB55 | 0.25 | 0.37 | 30 | 25 | 20 | 15 | 10 | |||||||||||
| QB60 | 0.37 | 0.5 | 35 | 30 | 25 | 20 | 15 | 10.5 | 6.5 | 3 | ||||||||
| QB70 | 0.55 | 0.75 | 55 | 49 | 43 | 37 | 30 | 23 | 17 | 12 | 8 | |||||||
| QB80 | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 7 | ||||||
| QB100 | 1.1 | 1.5 | 85 | 80 | 75 | 70 | 65 | 60 | 55 | 49 | 42 | 34 | 25 | 15 | ||||

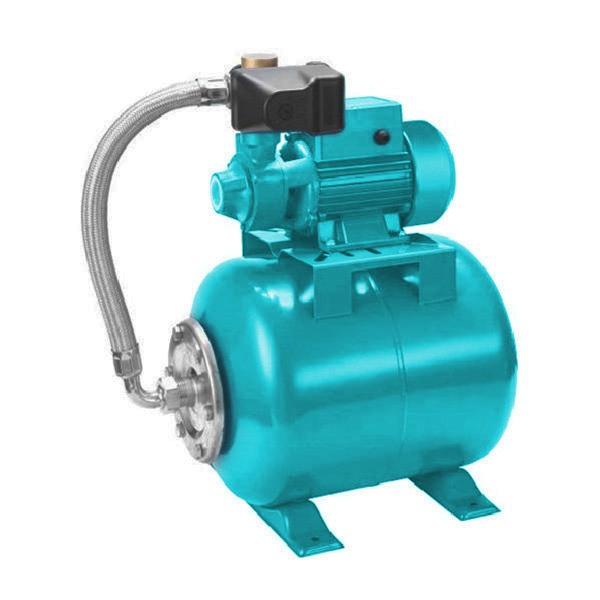

| QB80+24L | 0.75 | 1.0 | 65 | 59 | 52 | 45 | 38 | 31 | 25 | 19 | 14 | 7 | ||||||
Ishlash grafigi n = 2850 RPM
| Model | KIRISH/CHISH |
N.V | L × W × H |
| (dyuym) | (Kg) | (mm) | |
| QB50 | 1"×1" | 3.9 | 235×115×140 |
| QB55 | 1"×1" | 5 | 280×140×170 |
| QB60 | 1"×1" | 5.5 | 280×140×170 |
| QB70 | 1"×1" | 8.5 | 335×190×210 |
| QB80 | 1"×1" | 9.0 | 340×190×210 |
| QB100 | 1"×1" | 13.1 | 348×190×212 |
| QB80+24L | 1"×1" | 14.5 | 530×300×570 |
| YO'Q. |
TAVSIF | YO'Q. |
TAVSIF | YO'Q. |
TAVSIF |
| 1 | Bolt | 11 | Yaralangan statorli korpus | 21 | Fairleigh |
| 2 | Nasos korpusi | 12 | Haydash qopqog'i | 22 | Kondensator |
| 3 | Zaryadlash ulagichi | 13 | Bolt | 23 | Yiqilishdan himoya qiluvchi qurilma |
| 4 | "O" halqasi | 14 | Muxlis | 24 | Tashuvchi |
| 5 | Pervanel | 15 | Fan qopqog'i | 25 | Kalit |
| 6 | Saqlash halqasi | 16 | Bolt | 26 | Rotor |
| 7 | Mexanik muhr | 17 | Terminal qopqog'i | 27 | Tashuvchi |
| 8 | "O" halqasi | 18 | Terminal paneli | 28 | Ajratilgan uzuk |
| 9 | Nasosni qo'llab-quvvatlash | 19 | Vida | ||
| 10 | Bolt | 20 | Kabel qisqichi |
